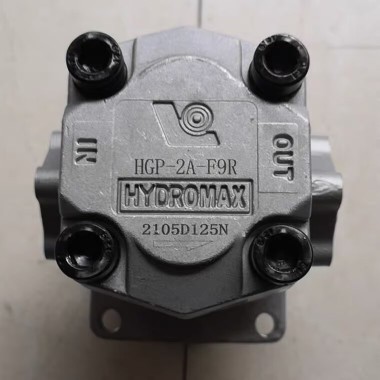

臺灣谷研KUOYEN齒輪泵VS-2A-F9R-4B,VS-2A-F11R-4B,VS-2A-F12R-4B

淺談液壓系統內齧合齒輪泵

液壓系統中，常見液壓油泵主要有葉片泵、齒輪泵、柱塞泵這3種，本文 大蘭液壓小編主要講講內齧合齒輪泵。

內齧合齒輪泵有漸開線齒形和擺線齒形兩種，如下圖所示。其工作原理和主要特點與外齧合齒輪泵相同，隻是兩個齒輪的大小不一樣，動內齒輪以各自的中心同方向旋轉。

在漸開線內齧合齒輪泵中，小齒輪和內齒輪之間要裝一塊月牙闆，以便把吸油腔和壓油腔隔開。當小齒輪帶動內齒輪轉動時，左半部輪齒退出齧合，形成真空，完成吸油過程。進入齒槽的油液被帶到壓油腔，右半部輪齒進入齧合將液壓油擠出，從壓油口排油。與外齧合齒輪泵相比其流量脈動小，結構更緊湊，質量輕，噪聲小和效率高，還可以做到無困油現象等優點。其不足之處是齒形複雜，需專門高精度加工設備加工。

在擺線形內齧合齒輪泵（又稱擺線轉子泵）中，小齒輪與內齒輪相差一個齒，當小齒輪帶動內齒輪轉動時，所有小齒輪的輪齒都進入齧合，形成幾個獨立的密封腔，不需設置月牙闆。隨著內外齒輪的齧合旋轉，各密封腔的容積發生變化，從而進行吸油和壓油。其特點是結構緊湊，零件少，工作容積大，轉速高，運動平穩，噪聲低。但由于齒數少，其流量脈動較大，齧合處間隙洩漏大，所以此泵的工作壓力較低(一般爲2.5～7MPa)，通常作爲潤滑、補油等輔助泵使用。

WT-VS2AF2R-4B
WT-VS2AF3R-4B
WT-VS2AF4R-4B
WT-VS2AF5R-4B
WT-VS2AF6R-4B
WT-VS2AF8R-4B
WT-VS2AF10R-4B
WT-VS2AF11R-4B
WT-VS2AF12R-4B
VS3AF4R2B
VS3AF6R2B
VS3AF8R2B
VS3AF11R2B
VS3AF13R2B
VS3AF14R2B
VS3AF17R2B
VS3AF19R2B
VS3AF23R2B
VS3AF25R2B
VS3AF28R2B
VS3AF30R2B
VS3AF33R2B
VS3AF35R2B
VS-9A-F33R-2B
VS-9A-F17R-2B
VS-9A-F31R-2B
VS-9A-F14R-2B
VS-9A-F28R-2B
VS-9A-F12R-2B
VS-9A-F25R-2B
VS-9A-F11R-2B
VS-9A-F23R-2B
VS-9A-F8R-2B
VS-9A-F19R-2B
VS-9A-F6R-2B
VS-9A-F36R-2B
V2074-DC24V
V2074-AC220V
VS6074-D2-20C
VSR2-01GS4B
VSR2-02GS4B
VSR2-04GS4B
VSR2-06GS4B
VS-2A-F12R-4B
VS-2A-F9R-4B
VS-2A-F8R-4B
VS-2A-F6R-4B
VS-2A-F5R-4B
VS-2A-F11R-4B
VS-2A-F4R-4B
VS-2A-F3R-4B
VS-2A-F2R-4B
V15A1R10X
V15A2R10X
V15A3R10X
V15A4R10X
V18A1R10X
V18A2R10X
V18A3R10X
V18A4R10X
V23A1R10X
V23A2R10X
V23A3R10X
V23A4R10X
V38A4R10X
V38A2R10X
V38A3R10X
V38A1R10X
V15A4L10X
